Тактильная мнемосхема — это рельефно-графический план помещения или территории с тактильными обозначениями, плоскопечатным текстом и шрифтом Брайля. Она помогает незрячим и слабовидящим посетителям самостоятельно сориентироваться в здании, найти нужное помещение и выбрать безопасный путь движения.
Прослушайте голосовое описание обозначений и правил использования тактильной мнемосхемы.
Если посетителю требуется дополнительная помощь, необходимо воспользоваться кнопкой вызова персонала или обратиться к сотруднику учреждения.
Из чего состоит мнемосхема
В зависимости от назначения и проекта мнемосхема может включать:
- рельефный план помещения или территории;
- обозначение точки «Вы здесь»;
- условные обозначения и легенду;
- названия помещений и шрифт Брайля;
- направления безопасного движения;
- обозначения входов, лестниц, лифтов, санузлов и эвакуационных выходов;
- кнопку вызова помощи;
- голосовое сопровождение для тактильно-звуковых моделей.
Состав схемы определяется планировкой объекта, количеством помещений и задачами посетителей. Важно, чтобы информация на схеме соответствовала фактическому расположению объектов и была понятна как незрячим, так и слабовидящим людям.
Как пользоваться тактильной мнемосхемой
1. Найдите на схеме обозначение «Вы здесь» и определите своё положение относительно входа.
2. Ознакомьтесь с легендой — в ней расшифрованы основные символы и линии.
3. Найдите нужное помещение или зону получения услуги.
4. Определите маршрут по направляющим линиям и другим тактильным обозначениям.
5. Если самостоятельно сориентироваться сложно, воспользуйтесь кнопкой вызова помощи или обратитесь к сотруднику учреждения.
На разных объектах обозначения могут отличаться, поэтому легенда должна быть размещена непосредственно на мнемосхеме и иметь тактильное дублирование.
Где размещают мнемосхему
В общественных зданиях тактильную или тактильно-звуковую схему размещают в вестибюле рядом с входом, не мешая основному потоку посетителей. Оптимальное место и высота установки определяются проектом с учетом зоны досягаемости, угла наклона, освещения и безопасности.
При проектировании необходимо учитывать действующую редакцию СП 59.13330.2020, ГОСТ Р 59601-2021 и требования к конкретному типу объекта. Нормативные параметры следует проверять перед изготовлением и монтажом, особенно при реконструкции общественных зданий и объектов с массовым пребыванием людей.
Голосовое сопровождение и кнопка вызова помощи
Для больших и сложных объектов одной тактильной схемы может быть недостаточно. В этом случае применяют тактильно-звуковую мнемосхему с голосовым описанием основных зон и маршрутов.
Кнопка вызова помощи позволяет посетителю связаться с сотрудником учреждения, если требуется дополнительная ситуационная помощь. Место установки кнопки, способ передачи сигнала и зона ответственности персонала должны быть предусмотрены проектом и инструкцией по эксплуатации.
Уход за изделием
Для очистки мнемосхемы используют мягкую ткань и нейтральный мыльный раствор. Не рекомендуется применять абразивные порошки, жесткие щетки, растворители и агрессивные чистящие составы — они могут повредить защитный слой, рельеф и контрастную маркировку.
Периодически проверяйте:
- целостность рельефных элементов и шрифта Брайля;
- читаемость легенды и контрастных обозначений;
- надежность креплений;
- работу кнопки вызова помощи;
- соответствие схемы текущей планировке объекта.
Что проверить перед заказом
Перед изготовлением мнемосхемы подготовьте актуальный план объекта и определите:
- какие помещения и маршруты необходимо показать;
- где будет находиться точка «Вы здесь»;
- нужна ли голосовая версия;
- требуется ли кнопка вызова помощи;
- где будет установлена схема — на стене, стойке или наклонной поверхности;
- какие материалы, размеры и способы крепления подходят для объекта.
Пример размещения тактильных мнемосхем

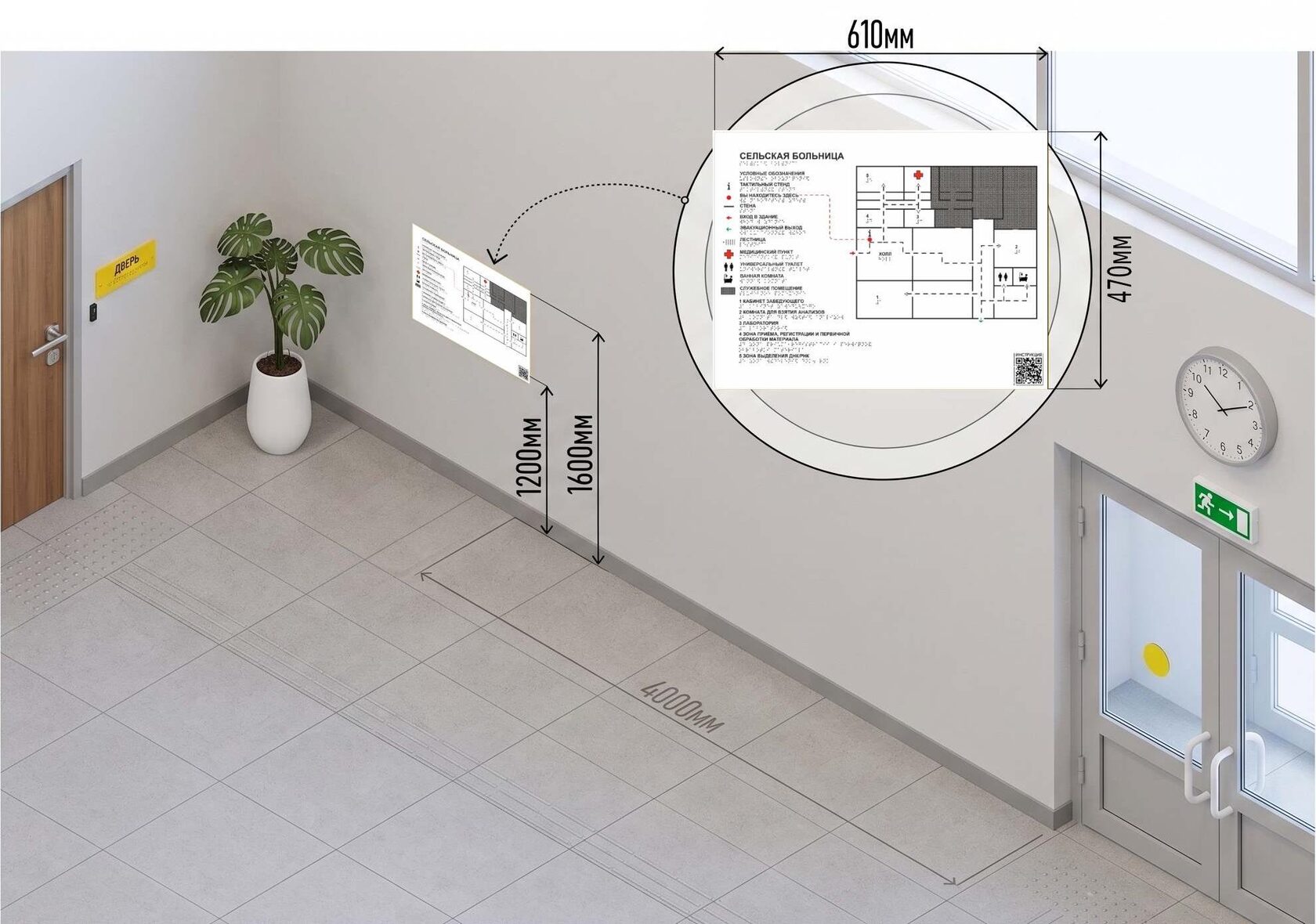

Согласно СП 59.13330.2020, мнемосхему необходимо устанавливать в вестибюле справа по ходу движения от 2 до 4 метров от входа от входа. Саму табличку следует размещать на высоте от 1,2 до 1,6 метра от уровня пола, располагая её вертикально или с наклоном, что гораздо удобнее для считывания информации незрячими людьми.
Ситуационная помощь при использовании мнемосхемы
Принимая во внимание то, что существует вероятность необходимости оказания дополнительной ситуационной помощи людям с инвалидностью по зрению, в тактильную мнемосхему интегрируется кнопка вызова персонала.
В случае, если человек не может самостоятельно сориентироваться в пространстве, то при нажатии на кнопку вызова мнемосхемы ему будет предоставлена помощь в лице сотрудника учреждения.
Наши специалисты помогут подобрать формат мнемосхемы, проверить исходные данные и подготовить решение под конкретное здание.
Подробнее о продукции можно узнать в разделе «Тактильные мнемосхемы» (https://www.dostup-ekb.ru/category/taktilnye-mnemoschemy). Если для объекта требуется дополнительная связь с персоналом, также можно подобрать систему вызова помощи (https://www.dostup-ekb.ru/category/sistemy-vyzova).
Отправьте нам план помещения, фотографии и краткое описание задачи — мы предложим подходящий вариант и рассчитаем стоимость изготовления.
Если вам необходима помощь или консультация специалиста напишите нам на е-мейл zakaz@dostup-ekb.ru или позвоните +7 (993) 106-83-30
